כיול מד לחץ: איך תדעו שהמד מראה את הלחץ הנכון?

מדי לחץ הם אחד הרכיבים החשובים והרגישים ביותר בכל מערכת לחץ – החל מקומפרסורים תעשייתיים, דרך דודי קיטור ועד אוטוקלאבים רפואיים. הם מספקים למפעילים את המידע הקריטי ביותר על מצב המערכת והבטיחות שלכם תלויה במידה רבה בדיוק הקריאה שלהם.

יחד עם זאת, עם הזמן מדי לחץ עלולים לאבד את אמינותם בשל בלאי, נזק פיזי או שינויים בסביבת העבודה. במקרה כזה הם מציגים קריאות שגויות – דבר המהווה לא רק סכנה בטיחותית חמורה, אלא גם פוגע ביעילות התפעולית.  לכן, כיול מד לחץ הוא תהליך חיוני שמבטיח דיוק, בטיחות ויעילות ומהווה חלק בלתי נפרד מתוכנית תחזוקה מונעת וקפדנית של כל מתקן לחץ.

מהו כיול מד לחץ ומדוע הוא כה קריטי?

כיול הוא תהליך השוואת קריאת מכשיר המדידה (במקרה זה, מד הלחץ) לערכים ידועים ומדויקים של מכשיר ייחוס, המכונה "מד לחץ סטנדרטי" או "מאסטר גייג'". מטרת התהליך היא לוודא שקריאת מד הלחץ שלכם תואמת את הקריאה של מכשיר הייחוס ובמידת הצורך, להתאים את המכשיר הלא מכויל כדי שיציג נתונים מדויקים.

מדוע כיול מד לחץ קריטי?

• בטיחות עובדים: מד לחץ לא מכויל עלול להציג קריאה נמוכה מהלחץ האמיתי במערכת. מצב זה עלול לגרום למפעיל להמשיך להפעיל את המערכת מעבר ללחץ התכן הבטוח שלה, מה שעלול להוביל לכשל קטסטרופלי ופיצוץ.
• שמירה על הציוד: קריאת לחץ שגויה עלולה להוביל לתפעול המתקן בתנאים שאינם מיטביים, להוביל לשחיקה מואצת של הרכיבים, ולקצר את חיי המתקן.
• עמידה בתקנות: תקנות הבטיחות בעבודה, במיוחד אלו הנוגעות למתקני לחץ, דורשות מדידה מדויקת של פרמטרים תפעוליים. מדי לחץ מכוילים הם תנאי הכרחי לעמידה בדרישות החוקיות.

תהליך הכיול: מה קורה בפועל?

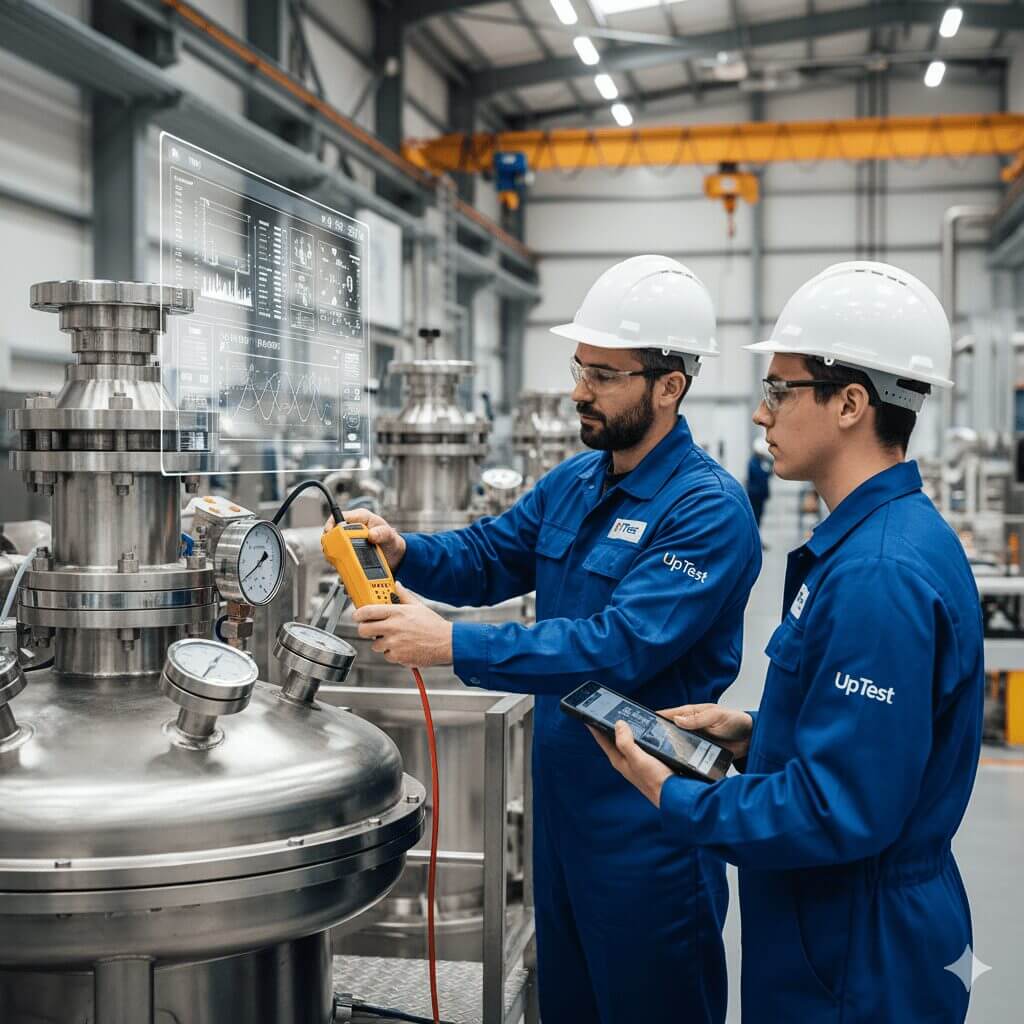

תהליך הכיול המקצועי מבוצע על ידי בודק מוסמך של מתקני לחץ או מעבדה מוסמכת, באמצעות ציוד ייעודי ומדויק. התהליך כולל מספר שלבים:

1. בדיקה מקדימה: לפני תחילת הכיול, בודקים את מצבו החיצוני של המד. מחפשים סימני נזק, סדקים בזכוכית או בעיות במחבר.
2. חיבור למאסטר גייג': מד הלחץ המיועד לכיול מחובר באמצעות ציוד ייעודי למכשיר ייחוס (מאסטר גייג'). מכשיר זה נבדק ומכויל באופן קבוע על ידי מעבדה מוסמכת ומוסמך לדרגת דיוק גבוהה בהרבה מהמד הנבדק.
3. הזרמת לחץ ובדיקת קריאות: לחץ מבוקר מוזרם למערכת. הבודק משווה את הקריאה על מד הלחץ הנבדק לקריאה על המאסטר גייג' במספר נקודות שונות על פני טווח המדידה.
4. תיקון או התאמה: אם נמצא סטייה בין הקריאות, ניתן לבצע התאמות למד הלחץ הנבדק. במקרים מסוימים, אם הסטייה גדולה מדי או המד פגום, הוא ייפסל לשימוש.
5. הנפקת תעודת כיול: בסיום התהליך, מונפקת תעודת כיול רשמית המפרטת את הנתונים שנמדדו, את ערכי הסטייה ואת תקינות המד.

סימנים המעידים על צורך בכיול או החלפה

גם אם אתם מקפידים על כיול תקופתי, חשוב להיות ערניים לסימנים שיכולים להעיד על בעיה במד הלחץ. זיהוי מוקדם של בעיה יכול למנוע תאונות ונזקים.

סימנים שכדאי לשים לב אליהם:

• המחט לא חוזרת לאפס: כאשר המערכת מנותקת מלחץ, המחט של המד אמורה לחזור בדיוק לאפס. אם היא נשארת בנקודה אחרת, זה סימן לכך שהמד אינו מכויל.
• תנודות לא יציבות: אם המחט רועדת או קופצת באופן לא יציב, ייתכן שישנה בעיה במנגנון הפנימי של המד או בהצטברות של נוזל בתוכו.
• נזק פיזי: סדק בזכוכית, פגיעה בגוף המד או בחיבורים יכולים לגרום לחוסר דיוק ואף לדליפה מסוכנת.
• הבדלים בקריאות: אם אתם מפעילים מספר מדי לחץ על אותה מערכת וקיימים הבדלים משמעותיים בין הקריאות שלהם, זה סימן שמד אחד או יותר אינם מכוילים.

מה קורה כשמתעלמים מכיול?

אי־כיול או הזנחה שיטתית עלולים להוביל להשלכות חמורות:

• בטיחות העובדים: זהו הסיכון המשמעותי ביותר. מד לחץ שגוי עלול לגרום להפעלה בתנאי סיכון קיצוניים, שעלולים להוביל לפיצוץ ולפציעות חמורות.
• קנסות ועיצומים: הרשויות המפקחות, כגון משרד העבודה, דורשות עמידה בתקנות הכוללות כיול ובדיקה של ציוד לחץ. אי עמידה בדרישות עלולה לגרור קנסות כבדים ואף צווי סגירה.
• הפסדי ייצור: כשל במד לחץ עלול לגרום להשבתה בלתי מתוכננת של קו הייצור, מה שמוביל להפסדים כספיים עצומים.
• ביטוח: חברות ביטוח רבות דורשות הצגת תעודות כיול ובדיקה תקופתיות. ללא תעודות אלו, ייתכן שלא תקבלו כיסוי ביטוחי במקרה של תאונה.

סוגי מדי לחץ וטכנולוגיות כיול מתקדמות

כיום, קיימים סוגים שונים של מדי לחץ ולכל אחד מהם טכנולוגיית כיול ייחודית. חשוב להכיר את ההבדלים ביניהם כדי להבין את מורכבות התהליך ואת חשיבותו.

• מדי לחץ מכניים (מד בורדון): אלו הם המדים הנפוצים ביותר, הפועלים על בסיס צינורית מתכת מעוקלת (צינור בורדון). כאשר הלחץ במערכת עולה, הצינור מתיישר באופן חלקי ומניע מחט. כיול של מדי לחץ מכניים דורש מומחיות ודיוק כדי להתאים את המנגנון הפנימי.
• מדי לחץ דיגיטליים: מדים אלה משתמשים בחיישנים אלקטרוניים כדי למדוד את הלחץ ולהציג אותו על גבי מסך דיגיטלי. כיול של מדי לחץ דיגיטליים כולל בדרך כלל חיבור למקור לחץ מבוקר והשוואת הקריאה הדיגיטלית לקריאת המאסטר גייג'. במקרה של סטייה, ניתן לבצע התאמות באמצעות תוכנה ייעודית.
• ממירי לחץ (Pressure Transducers): מכשירים אלו ממירים את הלחץ לאות חשמלי (לרוב 4-20mA או 0-10V) המועבר למערכות בקרה. כיול של ממירי לחץ הוא תהליך מורכב הכולל לא רק בדיקת הלחץ עצמו אלא גם את האות החשמלי שהוא מייצר. תהליך זה חיוני לתפקוד תקין של מערכות בקרה ממוחשבות.

למרות התפתחות הטכנולוגיה, העיקרון המנחה של הכיול נשאר זהה: השוואה למכשיר ייחוס מדויק. טכנולוגיות חדשות, כמו מגוון של מכשירי כיול ניידים ומדויקים, מאפשרות לבצע את הכיול באתר הלקוח, מה שמפחית את זמני ההשבתה וחוסך בעלויות שינוע.

שאלות ותשובות

באיזו תדירות יש לבצע כיול למד לחץ?

תדירות הכיול תלויה במספר גורמים: סוג המכשיר, סביבת העבודה, תדירות השימוש ודרישות החוק. ככלל, מומלץ לבצע כיול למדי לחץ אחת לשנה לפחות, אך במתקנים קריטיים במיוחד או בסביבות עבודה קשות (רטט, טמפרטורה קיצונית), יש לשקול כיול תכוף יותר.

מה ההבדל בין מד לחץ סטנדרטי למד לחץ רגיל?

ההבדל העיקרי הוא רמת הדיוק. מד לחץ רגיל מיועד לשימוש תפעולי ורמת הדיוק שלו נמוכה יותר. מד לחץ סטנדרטי (מאסטר גייג') מתוכנן ומיוצר בסטנדרטים מחמירים במיוחד ורמת הדיוק שלו גבוהה בהרבה. הוא משמש אך ורק לצורכי כיול ובדיקה של מכשירים אחרים.

האם ניתן לבצע כיול עצמי למד לחץ?

לא, בשום אופן. כיול מד לחץ דורש ציוד ייחוס מיוחד, תנאי מעבדה מבוקרים ובעיקר, ידע וניסיון של גורם מוסמך. ניסיון לבצע כיול באופן עצמאי עלול להוביל לתוצאות שגויות ולהעמיד אתכם ואת המתקן בסכנה.

האם יש קשר בין טמפרטורה לכיול מד לחץ?

בהחלט. טמפרטורה היא גורם משמעותי שיכול להשפיע על דיוק המדידה. שינויים קיצוניים בטמפרטורה עלולים לגרום להתפשטות או התכווצות של הרכיבים במד ולכן הכיול צריך להתבצע בתנאי טמפרטורה מבוקרים ככל הניתן. בנוסף, ישנם מדי לחץ ייעודיים המתאימים לסביבות בטמפרטורה גבוהה (לדוגמה, במערכות קיטור) והם דורשים כיול בתנאים המתאימים לטווח הפעולה שלהם.

סיכום והמלצות לפעולה

כיול מדי לחץ אינו רק עניין טכני, אלא חלק אינטגרלי מתרבות בטיחותית אחראית וניהול תקין של מפעלים. הוא מבטיח שאתם מקבלים החלטות תפעוליות על בסיס נתונים מהימנים ומאפשר לכם לשמור על בטיחות מקסימלית עבור העובדים והציוד. הקפידו על כיול תקופתי של מדי הלחץ שלכם על ידי בודק מוסמך ואל תתפשרו על איכות התהליך.

אנחנו ב-UpTest רואים בכיול מד לחץ חלק בלתי נפרד מהבטחת האיכות והשקט הנפשי של לקוחותינו. עם צוות מוסמך, ציוד מתקדם וידע הנדסי עשיר, אנו מבצעים בדיקות וכיולים קפדניים לכל סוגי מדי הלחץ, בהתאם לסטנדרטים המחמירים ביותר. הבטיחות שלכם מתחילה בקריאה נכונה – ואנחנו כאן כדי לוודא שהיא תמיד תהיה מדויקת. לפרטים נוספים ותיאום בדיקה, אתם מוזמנים ליצור איתנו קשר בכל עת!
